1、東風純電動6.7方灑水車產品概況：
該款純電動灑水車是我公司開發的新一代環衛產品，采用東風汽車公司 EQ1121KACEV1 型二類載貨汽車純電動底盤改裝，零排放。用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業的專用車輛，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。

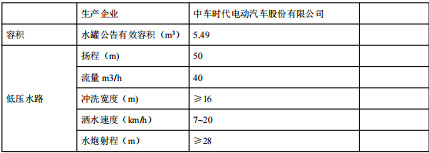

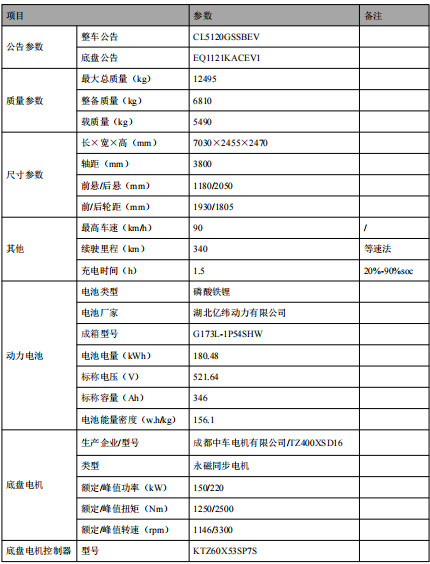

2、主要技術參數：

3 主要結構及性能特點
3.1 水箱
整車外型采用整體式大箱，折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；箱體內部采用環氧防腐處理，可以防止生銹、腐蝕，延長使用壽命。箱體上部設有一個人孔，方便進入清理、清潔水箱，也可以從人孔處加水；箱體內部設有防浪板，防止車輛在行駛、加速、制動過程中，箱體內部的水的劇烈晃動，對車輛造成沖擊；箱體底部裝有防旋渦裝置，在車輛進行作業時，罐體內水位會不斷降低在出水口形成一個較深的漩渦，這時，部分空氣開始吸入水泵導致水泵流量不穩定作業效果變差，噪音增大嚴重時還會發生氣蝕影響水泵壽命。加入該裝置，可以防止旋渦形成，提供清水的利用率，延長水泵的使用壽命。
3.2 前沖后灑噴嘴
前沖圓錐噴嘴沖洗路面寬度可覆蓋 6 條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到 14m，能有效抑制路面灰塵；

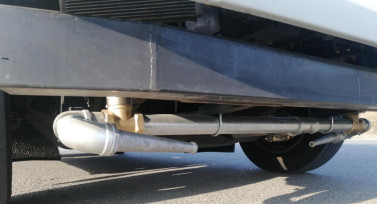

圖 1 前沖

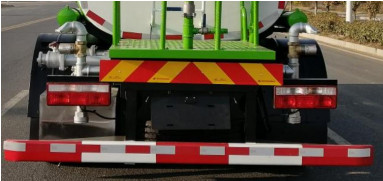

圖 2 后灑噴頭

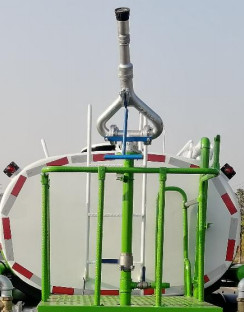

3.3 后置水炮

360°旋轉的后置水炮，可設置成柱狀或霧狀出水，最遠射程超過 35 米；

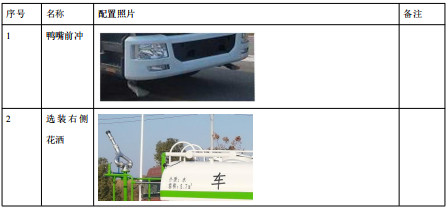

3.4 選裝配置
3.5 電控系統

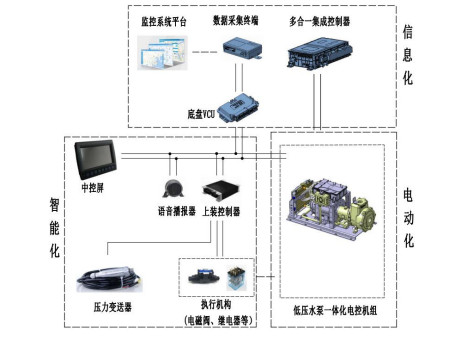

圖 4 控制系統拓?fù)鋱D

采用“顯示屏+控制器+CAN 總線操作面板”的控制模式。

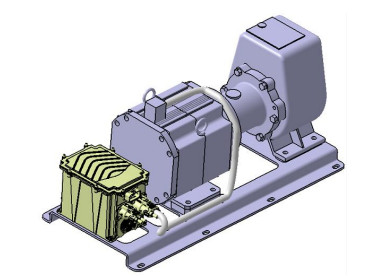

動力單元：采用電機與低壓水泵直驅，水泵取消減速箱、聯軸器，傳動效率更高。

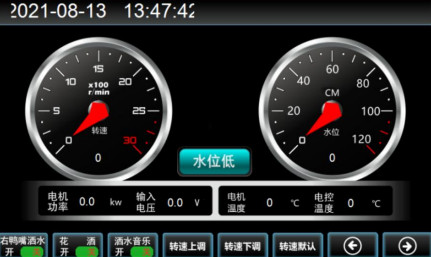

中控屏
采用 7.0 寸的中控屏控制，防護等級 IP65，分辨率 800*480TFT。監控傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；

圖 6 中控屏

語音播報器
可以用于播放音樂，具備多種的語音提示和音樂報警，準確播報各種安全提示和故障點。
3.6 二類底盤
采用東風 EQ1121KACEV1 型二類載貨汽車底盤，該底盤專門為壓縮式垃圾車輛定制開發，底盤布置緊湊。
動力電池:該車型動力電池為湖北億緯動力有限公司所生產的 G173L-1P54SHW 型磷酸鐵鋰動力電池箱。電池系統通過 2 并 3 串的連接方式，將 6 組電池箱組成動力電池總成。
G173L-1P54SHW 型動力電池箱由 54 個 G173L 方形鋁殼單體電芯串聯后 PACK 成箱，工作溫度范圍達-30℃～60℃，防護等級達 IP68。
電池系統配置加熱膜，可滿足北方寒冷區域使用需求。具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。

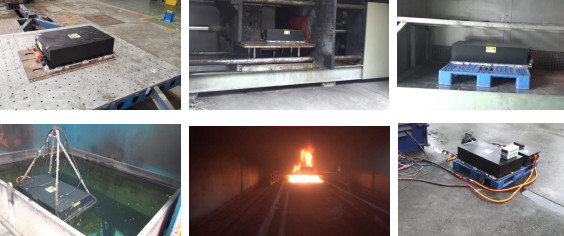

圖 7 電池強檢試驗

驅動電機
底盤配置中車電機的 220kW 大扭矩高效永磁同步型電機，產品可靠、高鐵品質，搭配中車時代電機控制器，在滿足了電動車駕駛的舒適性和經濟性的同時，還可實現 25%以上的爬坡度。
五合一控制器
底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研制的五合一控制器，集成了助力轉向電機控制器、空氣壓縮機電機控制、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能，其中上裝配電預留20+60+120kW 三個大功率取電接口，方便各類型上裝電動化功率取電需求。
該五合一采用集成化設計，大幅提升功率密度的同時，具有高智能、高穩定、高安全的特點。
安全防護：
 漏電檢測：車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電；
 多層保護：車輛在正常充放電過程中，整車控制器、主控、輔控、電池管理系統多層監控保護電流情況，保證高壓安全；
 主動放電功能：整車下電后，高壓電器零部件電壓迅速降低到 36V 以下的安全電壓，保證安全。
4 產品主要優勢
4.1 節能降耗
最優匹配上裝驅動電機，使電機始終處于最高效區域運行。
電機與低壓水泵直連，取消了傳動軸（或聯軸器）、水泵取消了減速箱，與傳統方式相比，整體長度縮短了 300mm 以上，重量減輕 40kg 以上。
4.2 電控系統智能
采用“顯示屏+控制器+CAN 總線操作面板”的控制模式。中控屏可以監控傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；可以通過遠程終端傳遞給監控平臺，實時監控車輛作業指標，大幅度提高車輛的售后服務效率。
采用壓力型水位傳感器，中控屏上實時顯示水位高度。
具備低水位報警、水箱缺水電機自動停機功能。
氣控球閥與電動水泵的開啟和關閉，設計邏輯先后順序，杜絕因水泵運行而氣控球閥未開啟形成的憋壓現象，導致密封墊片沖脫。
4.3 質量優良
核心零部件均與知名企業合作開發；氣控球閥采用黃銅球閥，管路采用優質鍍鋅管，質量優良，可靠度高。

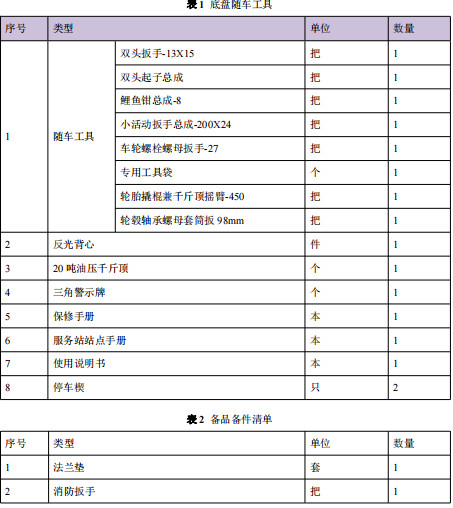

5 隨車工具/備品備件

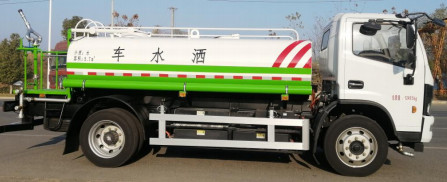

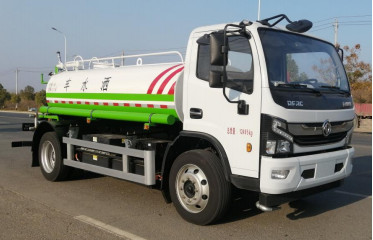

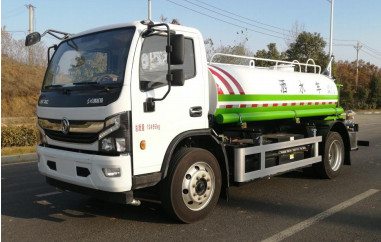

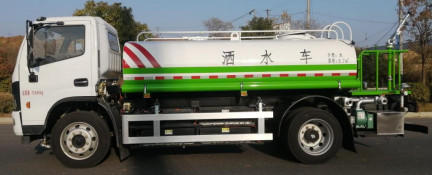

東風純電動6.7方灑水車多方位圖片：
